Speedkit의 설치는 몇 단계로 설명됩니다.

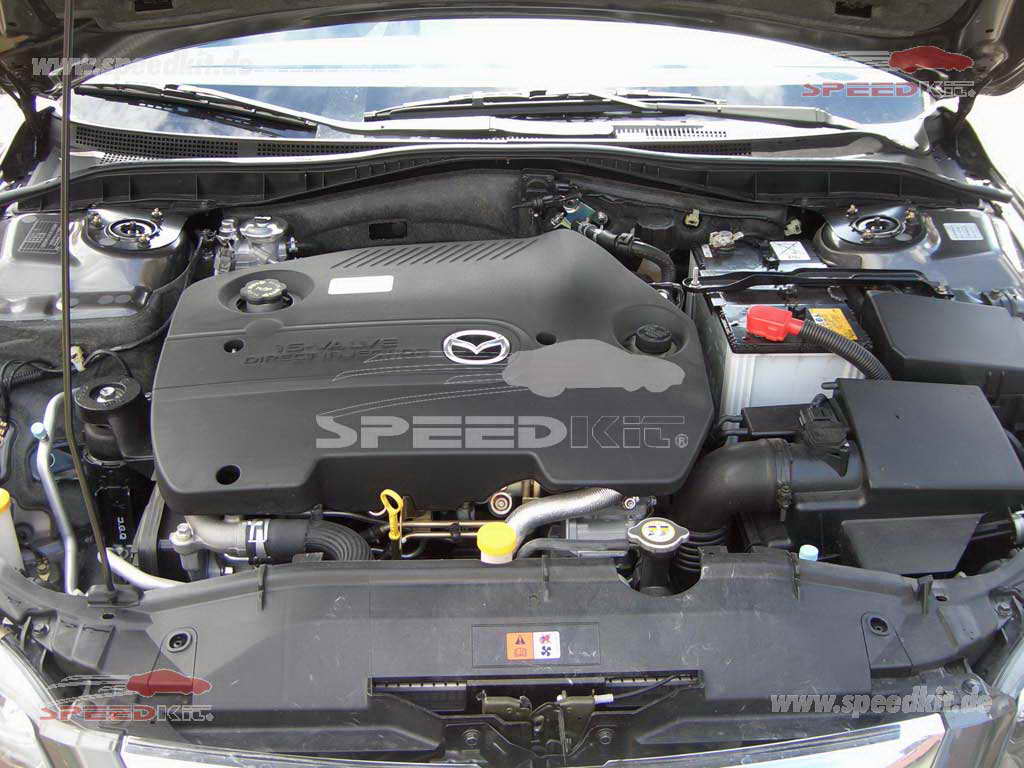

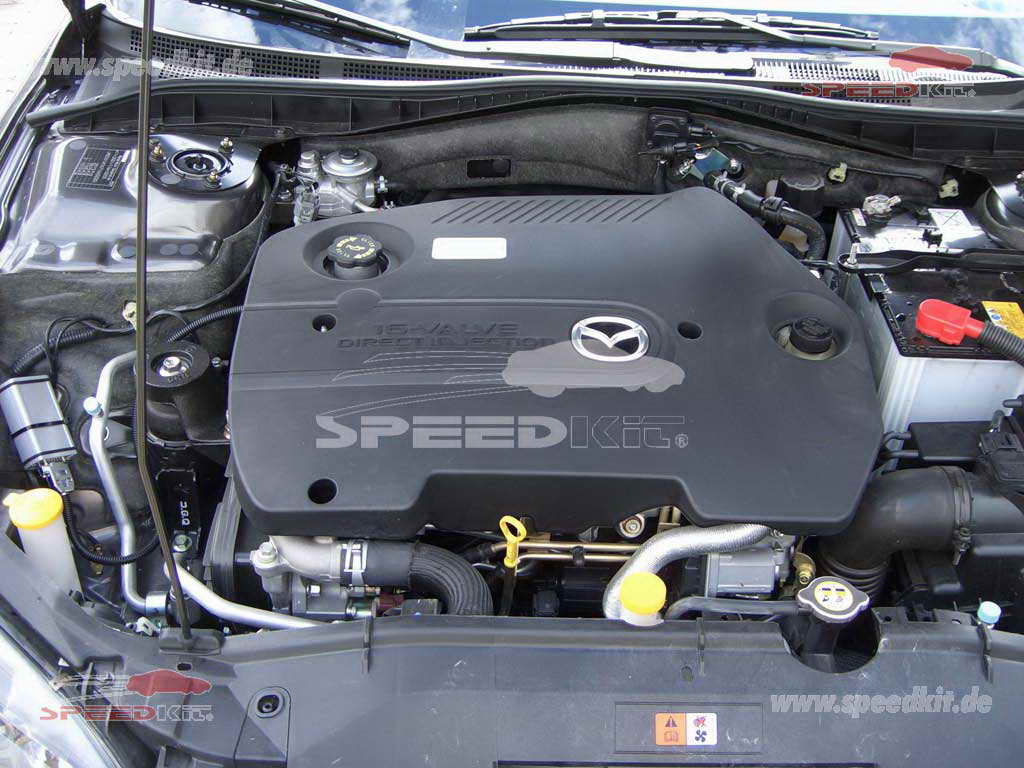

1) 엔진커버를 탈거한다
먼저 엔진 커버가 나사로 고정되어 있는지 확인하십시오.
일부 차량의 경우 엔진 커버가 강력한 저크업으로 간단히 당겨졌습니다.
일부 다른 차량은 제거할 도구가 필요합니다.
1) 엔진커버를 탈거한다

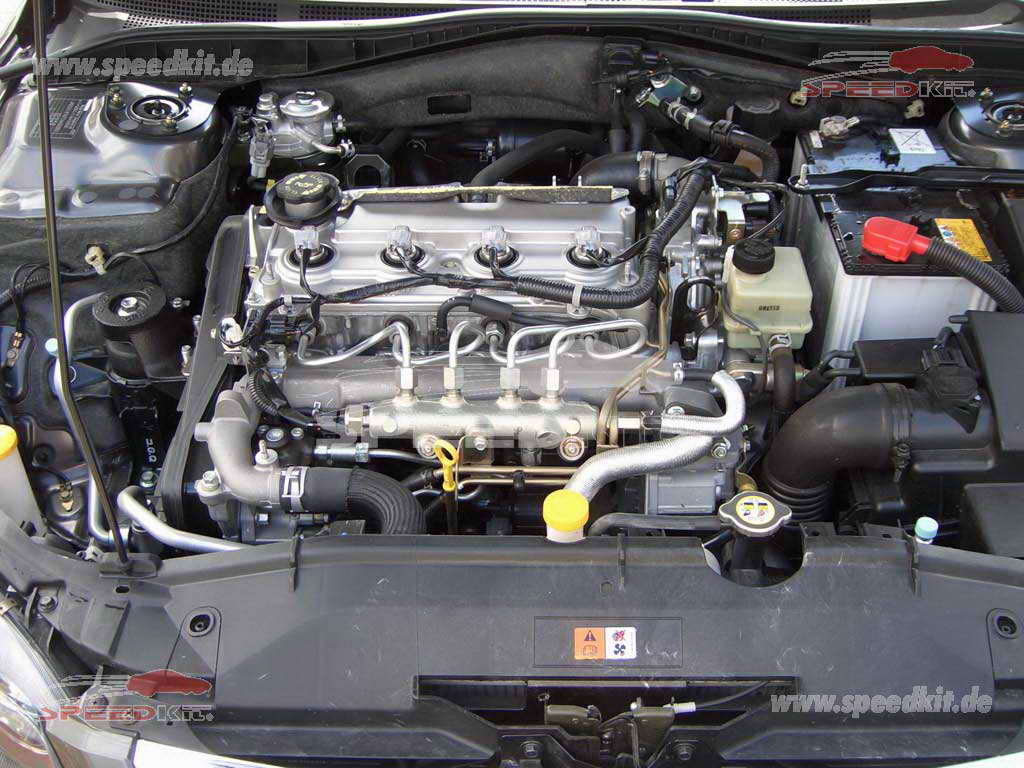

2) 커먼레일 파이프 검색
2) 커먼레일 파이프 검색
실린더에서 예열 플러그를 찾으십시오.
거기에서 가는 튜브(직경 약 6mm)를 따르십시오. 모두 공통 레일 파이프에서 함께 끝나기 때문입니다.
이 얇은 튜브는 길이가 모두 같으므로 커먼 레일 파이프에 대해 서로 옆으로 구불구불합니다.

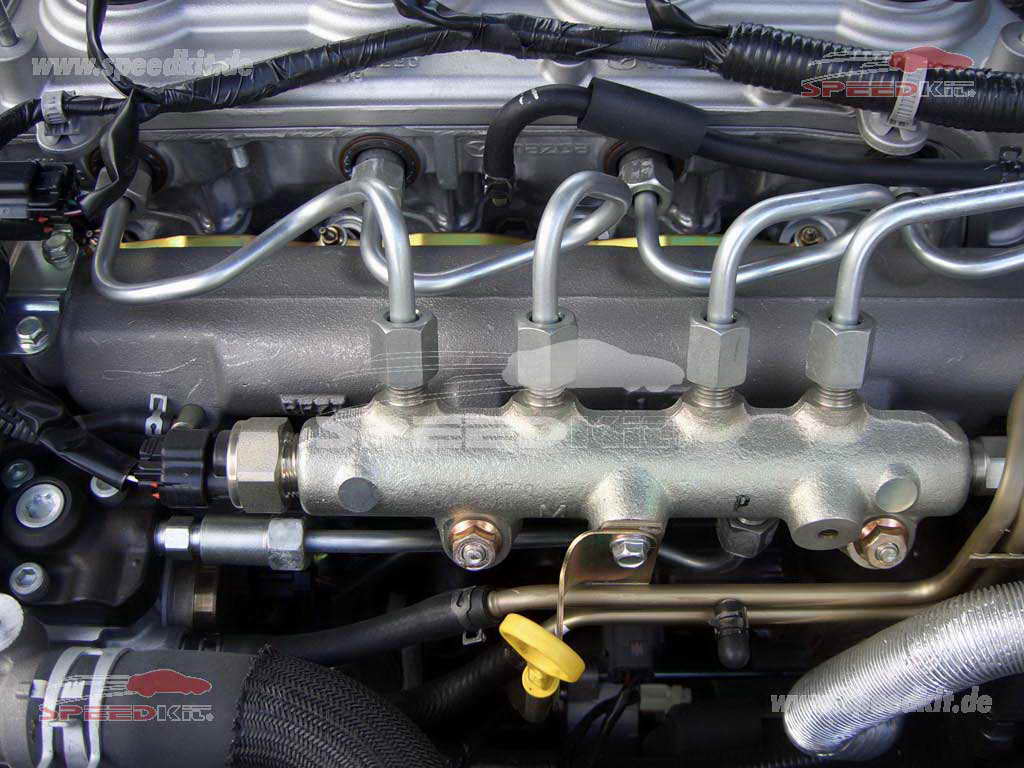

3) 커먼 레일 파이프
커먼 레일 파이프는 99% 길이로 엔진 블록과 평행합니다.
커먼 레일 파이프의 각 끝(왼쪽 또는 오른쪽)에는 커먼 레일 센서가 있습니다.
일부 엔진 변형에서 센서는 커먼 레일 파이프의 90%에서 노즐에도 부착됩니다.
3) 커먼 레일 파이프

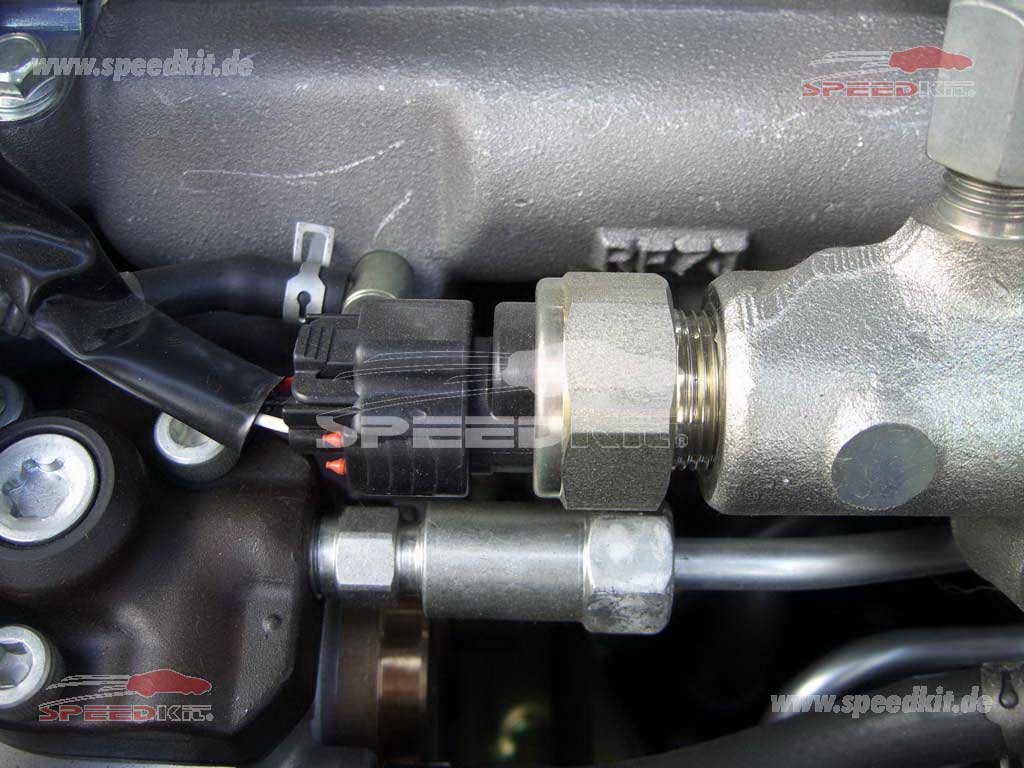

4) 커먼 레일 센서
4) 커먼 레일 센서
정보: 커먼 레일 센서에는 항상 3 또는 6핀 커넥터가 있습니다! 절대 2핀이 아닙니다!
이제 점화를 꺼야 합니다!
센서에서 커넥터를 제거하는 동안 클립을 눌러 커먼 레일 센서에서 커넥터를 분리합니다.

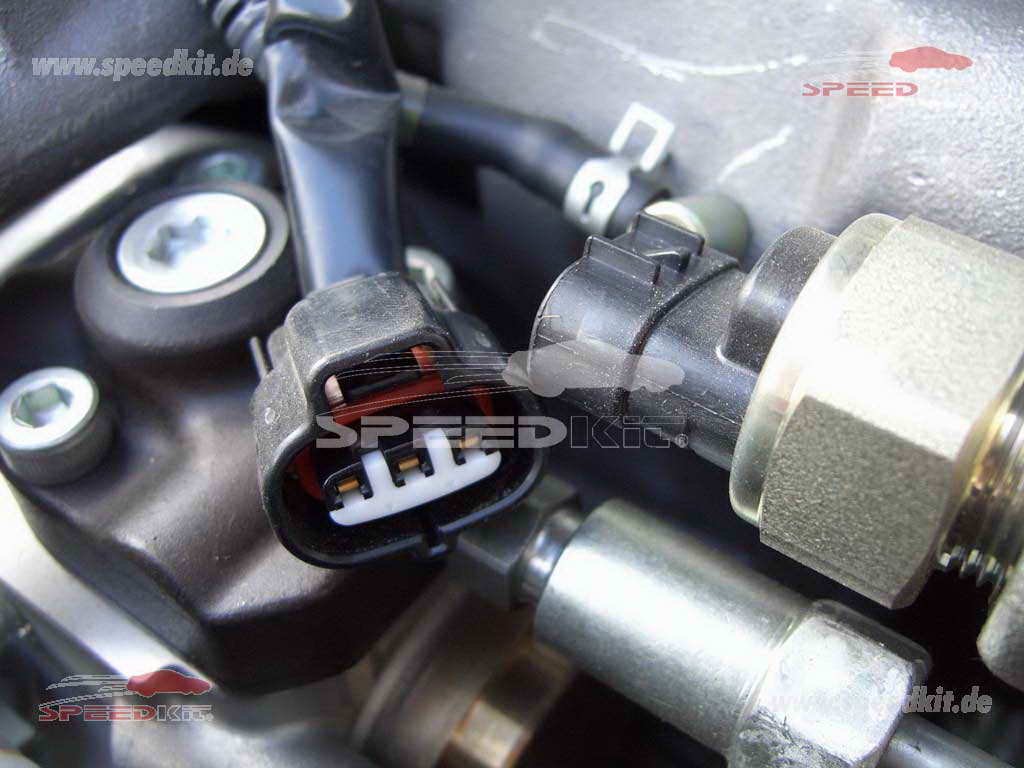

5) 플러그 3핀
제공된 케이블 세트는 이 열린 커넥터에 연결됩니다.
일부 차량(Toyota)에서는 플러그가 때때로 6핀이기도 합니다.
절대 2핀!!!
5) 플러그 3핀

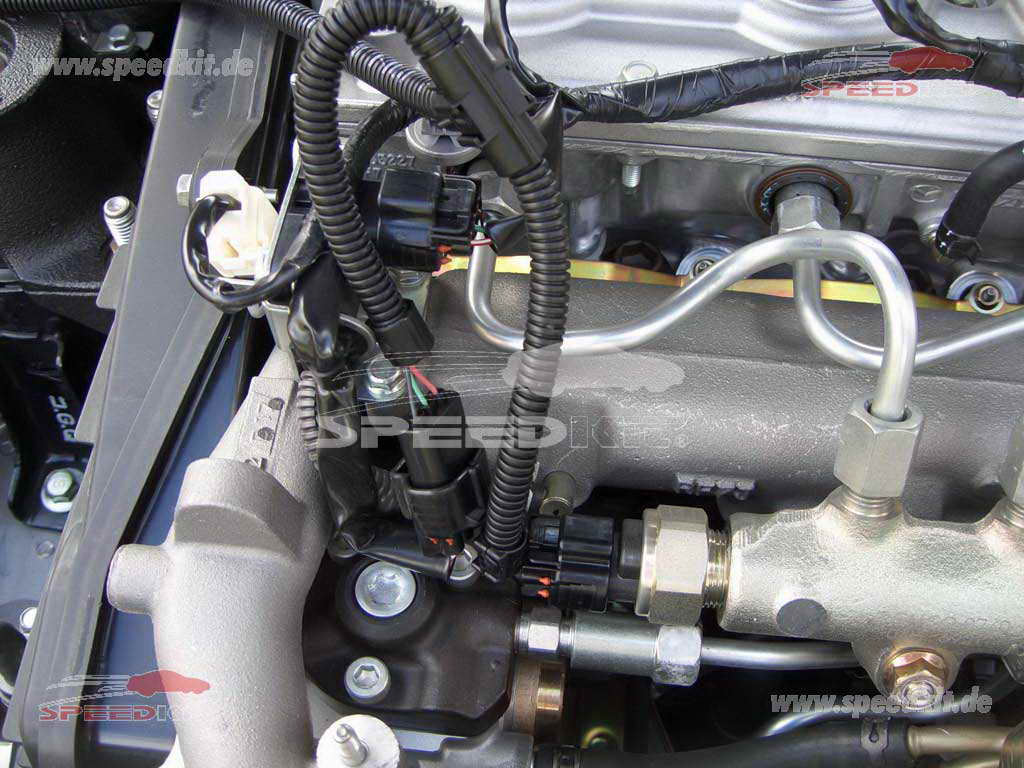

6) 설치 하네스
6) 설치 하네스
클립이 연결되면 딸깍 소리가 나며 딸깍 소리가 나는지 세심한 주의를 기울이십시오.
7) 배선 하니스 설치 확인
가) 점화를 켭니다.
b) 이제 케이블 세트의 회색 커넥터에 있는 녹색 LED가 켜져야 합니다.
그렇지 않은 경우 케이블 세트의 설치를 확인하십시오.
